چکیده

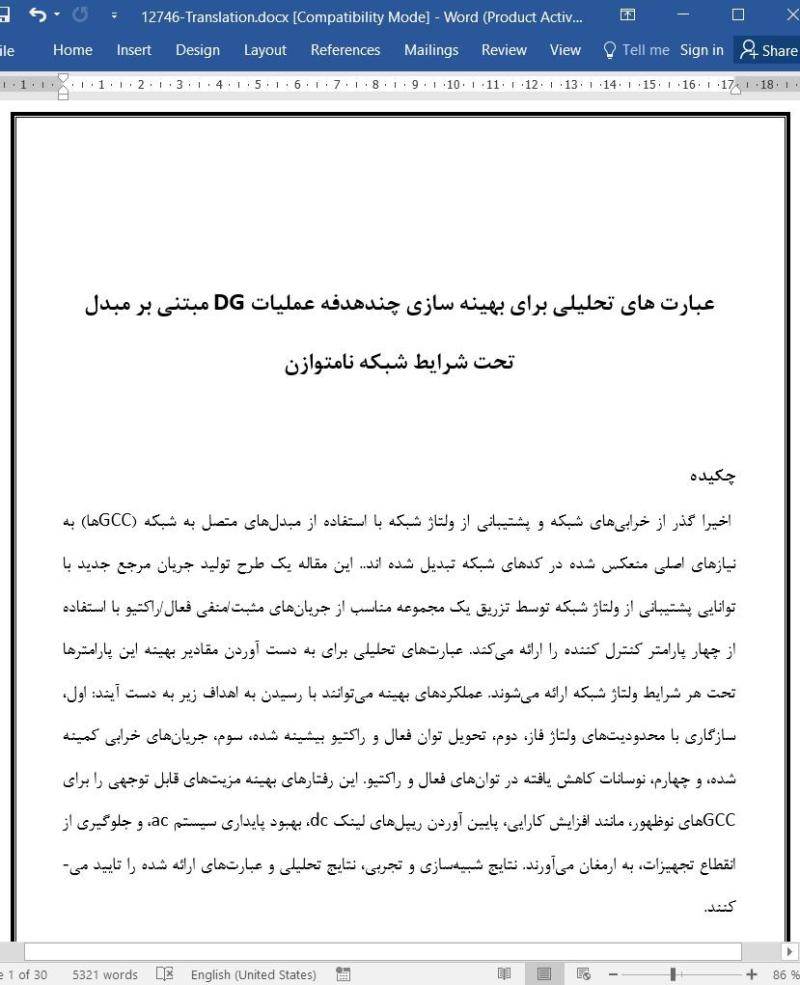

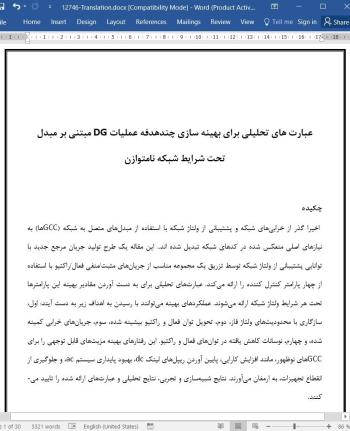

اخیرا گذر از خرابی های شبکه و پشتیبانی از ولتاژ شبکه با استفاده از مبدل های متصل به شبکه (GCCها) به نیازهای اصلی منعکس شده در کدهای شبکه تبدیل شده اند.. این مقاله یک طرح تولید جریان مرجع جدید با توانایی پشتیبانی از ولتاژ شبکه توسط تزریق یک مجموعه مناسب از جریان های مثبت/منفی فعال/راکتیو با استفاده از چهار پارامتر کنترل کننده را ارائه می کند. عبارت های تحلیلی برای به دست آوردن مقادیر بهینه این پارامترها تحت هر شرایط ولتاژ شبکه ارائه می شوند. عملکردهای بهینه می توانند با رسیدن به اهداف زیر به دست آیند: اول، سازگاری با محدودیت های ولتاژ فاز، دوم، تحویل توان فعال و راکتیو بیشینه شده، سوم، جریان های خرابی کمینه شده، و چهارم، نوسانات کاهش یافته در توان های فعال و راکتیو. این رفتارهای بهینه مزیت های قابل توجهی را برای GCCهای نوظهور، مانند افزایش کارایی، پایین آوردن ریپل های لینک dc، بهبود پایداری سیستم ac، و جلوگیری از انقطاع تجهیزات، به ارمغان می آورند. نتایج شبیه سازی و تجربی، نتایج تحلیلی و عبارت های ارائه شده را تایید می کنند.
جریان خرابی مینیمم (MFC)
برای به دست آوردن MFC، (11) باید در نظر گرفته شود. براساس (11) و (12)، جریان فاز آنی ماکزیمم می تواند یکی از سه عبارت برای سه فاز باشد. برای طرح MFC پیشنهادی، مقادیر مرجع برای توان های فعال و راکتیو می-توانند از کنترل کننده های مد عملیاتی (مدهای PV یا PQ) یا نیازمندی های کد شبکه تعیین شوند. همچنین، مقدار می تواند از طرح پشتیبانی ولتاژ (VSS) ارائه شده در بخش IV به دست آید. بنابراین، نقطه مینیمم هر عبارت (11) باید با مشتق گیری از آن ها برحسب به دست آید.

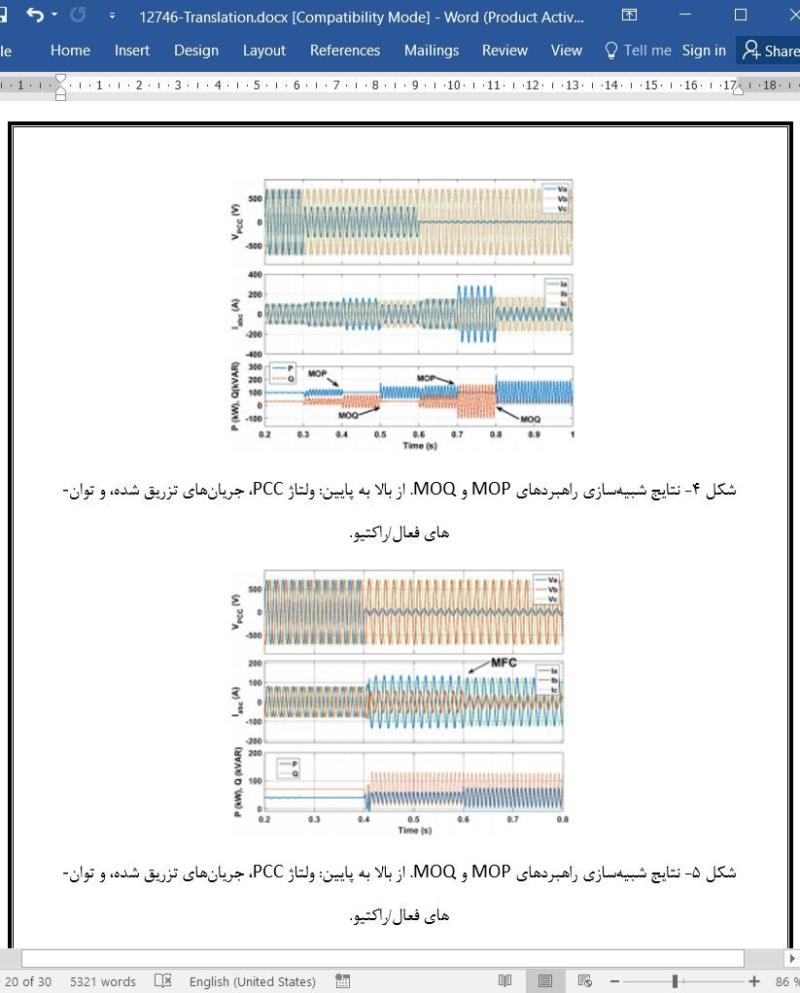

نتایج شبیه سازی
برای نشان دادن کارایی طرح های پشتیبانی پیشنهادی، پنج مورد آزمایشی مطالعه شده و در این مقاله پیاده سازی می شوند. شکل 3 توپولوژی مدار یک واحد GD با مبدل واسطه 60 Hz، 690 V، 210 kVA، متصل به شبکه را نشان می دهد. منبع ولتاژ ac (شبکه)، امپدانس های خط، و خرابی نشان داده شده در شکل 3 برای تشخیص افت ولتاژ مطلوب ارائه شده در شکل 4(a) استفاده می شوند. یک منبع تغذیه dc می تواند برای رقابت با منابع انرژی تجدیدپذیر و ذخیره در لینک dc استفاده شود. این فرض معمول به طور گسترده در بیشتر مطالعات استفاده می-شود [14-20]. همچنین فرض می شود که یک خرابی نوع B (فاز A به زمین) با یک افت ولتاژ قابل توجه در فاز A، به صورت نشان داده شده در شکل 4(a)، رخ می دهد. پارامترهای سیستم شبیه سازی در جدول I فهرست می-شوند. سیستم کنترل جریان استفاده شده شامل چهار کنترل کننده تناسبی انتگرالی (PI) در فریم dq مثبت و منفی برای تنظیم جریان های (2) می باشد. پارامترهای کنترل کننده های جریان و کنترل کننده با حلقه قفل شده فاز نیز در جدول I گزارش می شوند. این کنترل کننده ها براساس روش های معروف در این زمینه، مانند [3] و [22] طراحی می شوند.
