دانلود مقاله اثر واقعیت افزوده (AR) بر تمایل مشتریان به خرید، در صنعت مسکن
- مبلغ: ۳۴۴,۰۰۰ تومان
دانلود مقاله رهبری مبتنی بر نقاط قوت و اشتیاق شغلی کارمندان
- مبلغ: ۳۴۰,۰۰۰ تومان
چکیده
اعلام تعرض منافع
منابع مالی

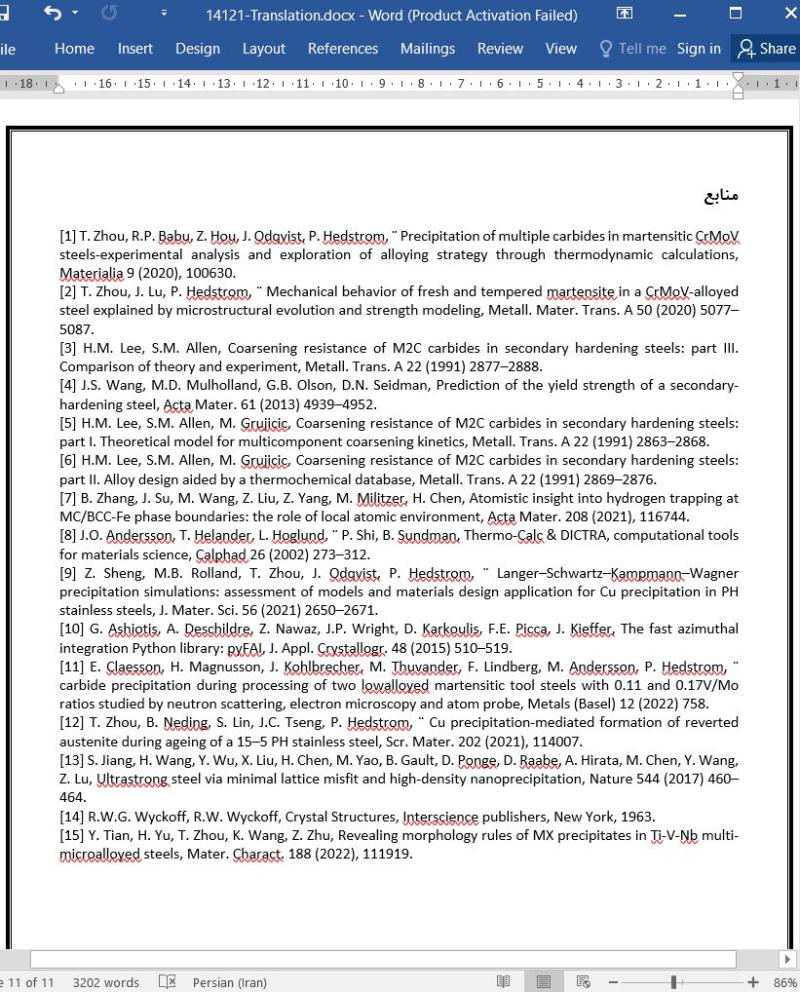

منابع
در کنار ترجمه مقاله، فایل پاورپوینت این مقاله نیز ایجاد شده و در این محصول قرار داده شده است که پس از خریداری به همراه ترجمه قابل دانلود خواهد بود. تعداد اسلایدهای این پاورپوینت 10 می باشد و آماده ارائه در دانشگاه یا سایر سمینارها است.
در صورتی که نیاز به خلاصه ای از متن ترجمه این مقاله دارید، می توانید از فایل خلاصه ترجمه استفاده نمایید که به این محصول اضافه شده است. خلاصه ترجمه این مقاله در 3 صفحه در فایل word انجام شده و داخل بسته قرار گرفته است.
چکیده

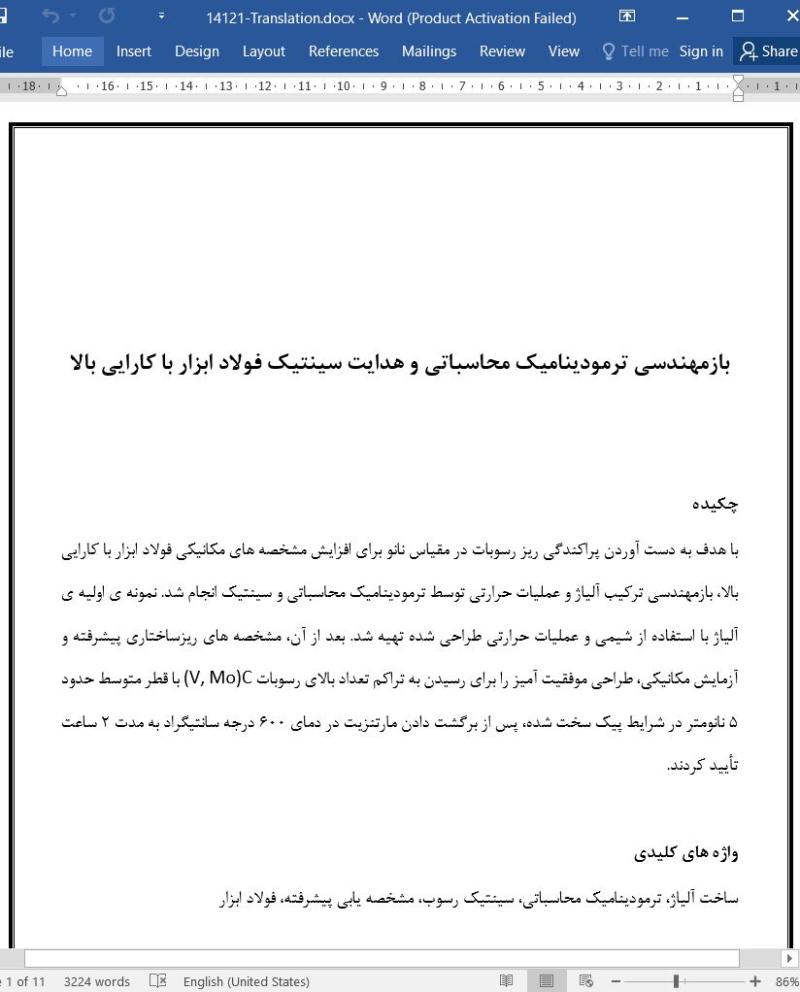

با هدف به دست آوردن پراکندگی ریز رسوبات در مقیاس نانو برای افزایش مشخصه های مکانیکی فولاد ابزار با کارایی بالا، بازمهندسی ترکیب آلیاژ و عملیات حرارتی توسط ترمودینامیک محاسباتی و سینتیک انجام شد. نمونه ی اولیه ی آلیاژ با استفاده از شیمی و عملیات حرارتی طراحی شده تهیه شد. بعد از آن، مشخصه های ریزساختاری پیشرفته و آزمایش مکانیکی، طراحی موفقیت آمیز را برای رسیدن به تراکم تعداد بالای رسوبات (V, Mo)C با قطر متوسط حدود 5 نانومتر در شرایط پیک سخت شده، پس از برگشت دادن مارتنزیت در دمای 600 درجه سانتیگراد به مدت 2 ساعت تأیید کردند.

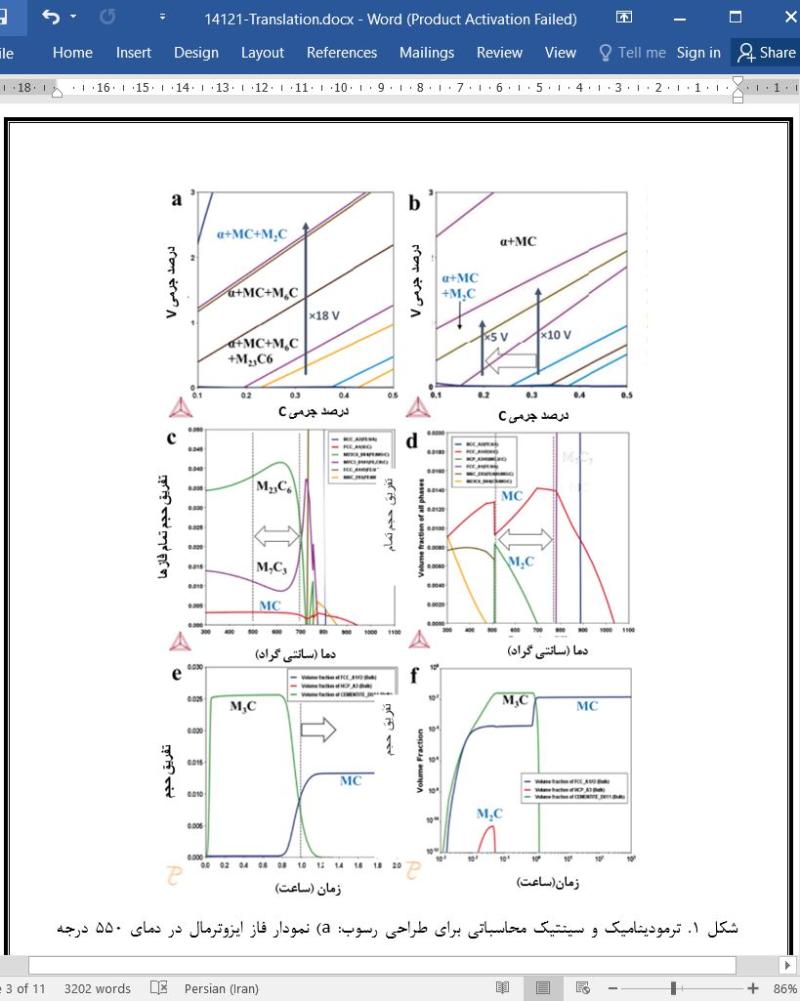

مشخصه های مکانیکی نمونه های اولیه قابل مقایسه با فولاد مرجع تجاری [2] می باشند، حتی اگر مقادیر C و Si به طور قابل توجهی کاهش یافته باشد (حدود 50٪ هر کدام) و معروف است که C و Si اثر قابل توجهی بر سختی / مقاومت مارتنزیت دارند. همانطور که در شکل 1 نشان داده شده، مشخصه سازی ریزساختار برای تأیید ترمودینامیک محاسباتی و سینتیک انجام شد. نمونه ی فرونشانی شده دارای یک ریزساختار مارتنزیت توفالی معمولی است. اتم های V و Mo به طور یکنواخت در حجم توزیع شده اند، اما جداسازی کربن به دلیل برگشت دادن خودکار مارتنزیت در طول فرآیند فرونشانی رخ می دهد، شکل 3a را ببینید.
تحلیل توزیع نزدیکترین همسایه جفت اتمی (به شکل 3b مراجعه کنید) بیشتر تایید می کند که هیچ خوشه بندی واضحی از V یا Mo در نمونه فرونشانی شده وجود ندارد. در تضاد، نمونه پیک سخت شده دارای تعداد زیادی کاربیدهای غنی از V و Mo است، نتایج APT را در شکل 4a مشاهده کنید. تصاویر APT (آخرین تصویر را در شکل 4a ببینید) نشان می دهد که بیشتر رسوبات در دو صفحه قرار گرفته اند که احتمالاً مرزهای توفالی هستند. این موضوع در تطابق خوبی با تصویر SEM است (شکل 4d را ببینید) که در آن رسوبات نیز در یک راستا قرار دارند. کاربیدها غنی از V هستند، اما با مقدار بالای Mo، همراه با مقدار کمی از Fe و Cr، همانطور که توسط تجزیه و تحلیل پروکسیگرام APT (شکل 4b) و تجزیه و تحلیل STEM-EDS (شکل 4e) نشان داده شده است. این کاربیدها دارای اندازه نانومتری بوده و قطری برابر تقریباً 5 نانومتر در شرایط پیک سخت شده دارند. کاربیدها دارای چگالی عددی بالایی هستند، به ترتیب 1023 m-3 (شکل 4c)، که قابل مقایسه با رسوب Cu (مس) [12] و فازهای رسوب بین فلزی [13] در فولادهای مارتنزیتی است. علاوه بر این، سینکروترون XRD برای تأیید ساختار کاربیدهای غنی از V و Mo مشاهده شده انجام شد و اینکه بتواند تجزیه و تحلیل آماری بهتری از مراحل رسوب داشته باشد. فاز MC با ساختار مکعبی رو به مرکز (FCC) مطابق با (V, Mo)C کاربید شناسایی شد (شکل 4f). سلول واحد فاز شناسایی شده (V, Mo)C دارای یک پارامتر شبکه 4.247 Å می باشد، یک پارامتر سلولی بالاتر از پارامتر VC (4.182 Å [14]) را به نمایش می گذارد که احتمالا از مقدار بالای اتم های Mo در رسوبات ناشی می شود. پیک های کوچک نیز در موقعیتهای پیک مشابه فاز قلههای کوچک نیز در موقعیتهای اوج مشابه فاز (V, Mo) C برای نمونهی فرونشانی شده مشاهده میشوند. این مساله ممکن است به دلیل وجود مقدار جزئی فاز Ti(C, N) (پارامتر شبکه در محدوده 4.250–4.324 Å [15])) در فولاد باشد. اندازه گیری XRD نشان می دهد که کاربیدهای MC تقریباً همگن در حجم اسکن شده (90 × 90 × 30 میکرومتر مکعب ) پراکنده شده است. آستنیت باقیمانده نیز در نمونه فرونشانی شده شناسایی شد، اما در شرایط پیک سخت شده به طور کامل تجزیه می شود.
