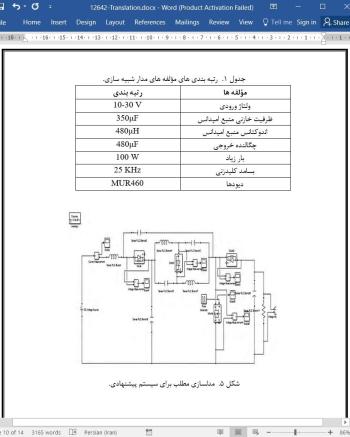

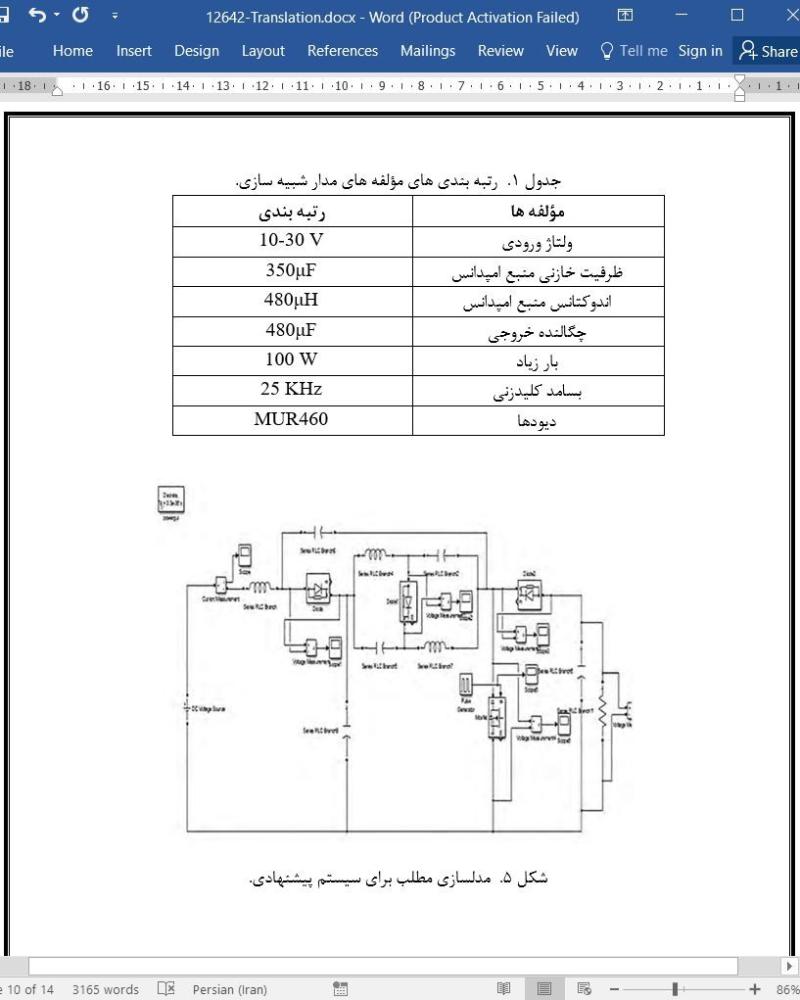

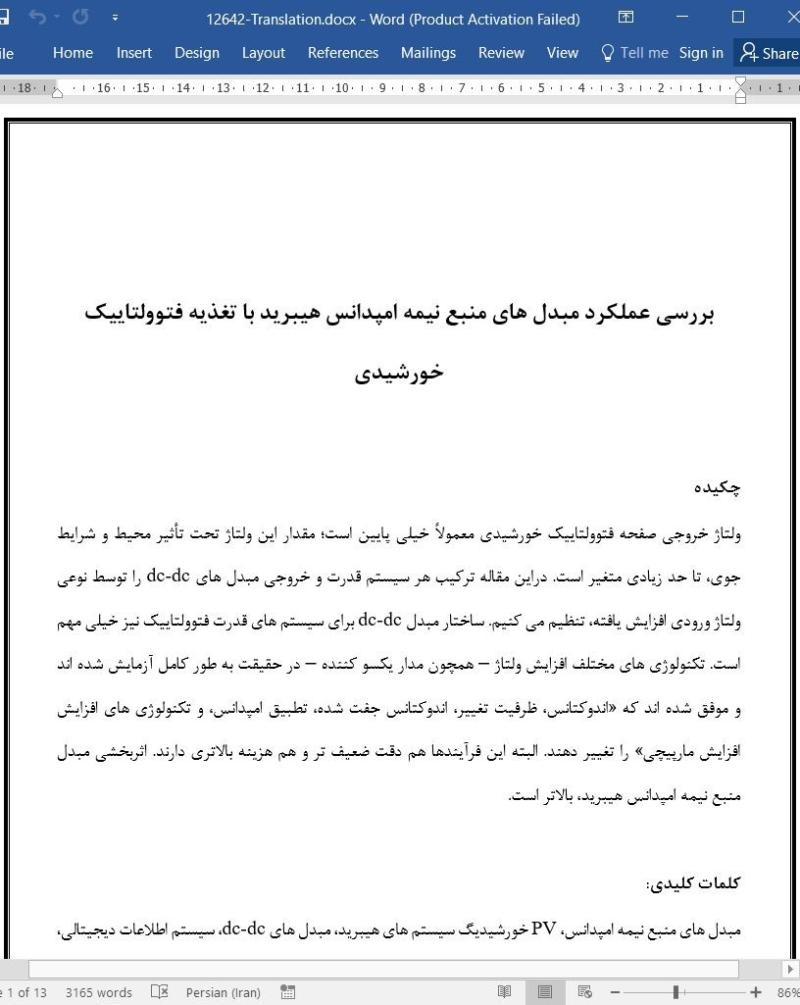

چکیده
ولتاژ خروجی صفحه فتوولتاییک خورشیدی معمولاً خیلی پایین است؛ مقدار این ولتاژ تحت تأثیر محیط و شرایط جوی، تا حد زیادی متغیر است. دراین مقاله ترکیب هر سیستم قدرت و خروجی مبدل های dc-dc را توسط نوعی ولتاژ ورودی افزایش یافته، تنظیم می کنیم. ساختار مبدل dc-dc برای سیستم های قدرت فتوولتاییک نیز خیلی مهم است. تکنولوژی های مختلف افزایش ولتاژ – همچون مدار یکسو کننده – در حقیقت به طور کامل آزمایش شده اند و موفق شده اند که «اندوکتانس، ظرفیت تغییر، اندوکتانس جفت شده، تطبیق امپدانس، و تکنولوژی های افزایش افزایش مارپیچی» را تغییر دهند. البته این فرآیندها هم دقت ضعیف تر و هم هزینه بالاتری دارند. اثربخشی مبدل منبع نیمه امپدانس هیبرید، بالاتر است.
سیستم های موجود
در سیستم های موجود، اینورتر منبع امپدانس میتواند از یک حالت راه به در استفاده کند که از طریق اینورترهای منبع ولتاژ متعارف برای افزایش ولتاژ، مجاز نخواهد بود. به منظور دسترسی پیدا کردن، توان تبدیل ولتاژ باک نیز حفظ میشود. اینورتر منبع امپدانس به علت قابلیت مدوله سازی باک-بوست خود، بسرعت به یک موضوع تحقیقاتی داغ تبدیل شده است. با این حال توپولوژی پیشنهاد شده اولیه با مزایای بالا، همیشه معایبی نیز دارد که عبارتند از: توان فعال متناوب، ولتاژ نیروی بالا، و همچنین فاکتور بهره کوچک. در حقیقت نه امپدانس منبع و نه پل شارژر باتری دارای یک اتصال به زمین مشترک نیستند [8]. عملکردهای انتقال منبع تقویت جدید در بررسی های مختلفی معرفی شدند تا محدودیت های اینورتر منبع امپدانس اصلی را رفع نمایند. از بین این شبکه های بزرگ منبع امپدانس اصلاح شده، شبکه منبع نیمه امپدانس، یک راه حل ساده و آسان است.
حالات عملکرد
در این شرایط، دستگاه S، ON (روشن شدن) توسط مدار متناظر مبدل پیشنهاد شده کار میکند در حالی که D1‑D3 بایاس شده معکوس به صورت OFF (خاموش) هستند. فرض کنید T0=DT یک بازه حالت 0 در گذار چرخه T است. منبع ولتاژ ورودی و خازن C2، توانی که به القاگر L1 وارد می شود را گسیخته می سازد. توان القاگرهای L2 و L3 نیز توسط خازن های C1، C3 و C4 تأمین می شود.
