ترجمه مقاله تولید سیگنال CMOS فرکانس 85 تا 127 گیگاهرتز با استفاده از تربیع VCO

قیمت خرید این محصول

۱۳۶,۰۰۰ تومان

دانلود مقاله انگلیسی

عنوان فارسی

تولید سیگنال CMOS فرکانس 85 تا 127 گیگاهرتز با استفاده از تربیع VCO با کوپلینگ پسیو و ترکیب هارمونیک باندپهن برای طیف نمای چرخشی

عنوان انگلیسی

85-to-127 GHz CMOS Signal Generation Using a Quadrature VCO With Passive Coupling and Broadband Harmonic Combining for Rotational Spectroscopy

صفحات مقاله فارسی

صفحات مقاله انگلیسی

سال انتشار

2015

رفرنس

دارای رفرنس در داخل متن و انتهای مقاله

سایز ترجمه مقاله

فرمت ترجمه مقاله

pdf و ورد تایپ شده با قابلیت ویرایش

فرمت مقاله انگلیسی

PDF

فونت ترجمه مقاله

بی نازنین

فونت متن خلاصه

بی نازنین

نشریه

آی تریپل ای - IEEE

نوع ارائه مقاله

ژورنال

نوع مقاله

ISI

ایمپکت فاکتور(IF) مجله

6.088 در سال 2022

پایگاه

اسکوپوس

شاخص H_index مجله

230 در سال 2023

شاخص Q یا Quartile (چارک)

Q1 در سال 2022

شاخص SJR مجله

3.043 در سال 2022

شناسه ISSN مجله

0018-9200

کد محصول

12631

بیس

نیست ☓

پرسشنامه

ندارد ☓

رفرنس در ترجمه

در داخل متن و انتهای مقاله درج شده است

ضمیمه

ندارد ☓

فرضیه

ندارد ☓

متغیر

ندارد ☓

مدل مفهومی

ندارد ☓

وضعیت ترجمه عناوین تصاویر و جداول

ترجمه شده است ✓

وضعیت ترجمه متون داخل تصاویر و جداول

ترجمه نشده است ☓

وضعیت ترجمه منابع داخل متن

به صورت عدد درج شده است ✓

وضعیت فرمولها و محاسبات در فایل ترجمه

به صورت عکس، درج شده است ✓

doi یا شناسه دیجیتال

https://doi.org/10.1109/JSSC.2015.2416312

رشته و گرایش های مرتبط با این مقاله

مهندسی برق - مهندسی فناوری اطلاعات و ارتباطات - مهندسی الکترونیک - سوئیچ - ابزار دقیق - مهندسی کنترل - مخابرات میدان و موج - ماشینهای الکتریکی

کلمات کلیدی

CMOS - افزایش فرکانس - کوپلینگ پسیو - نوسان ساز کنترل شده ولتاژ تربیع - موج میلی متری - طیف نمایی چرخشی - بازه گسترده تنظیم فرکانس

کلمات کلیدی انگلیسی

CMOS - frequency multiplication - passive coupling - quadrature voltage controlled oscillator - millimeter wave - rotational spectroscopy - wide frequency tuning range

مجله

Journal of Solid-State Circuits

۰.۰ (هنوز امتیازی ثبت نشده است)

چکیده
1. مقدمه
2. طراحی مولد سیگنال
3. طراحی مدار پیشنهادی
4. نتایج پیاده‌سازی و اندازه‌گیری
5. نتیجه‌گیری

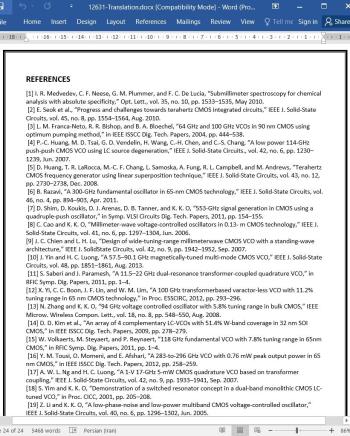

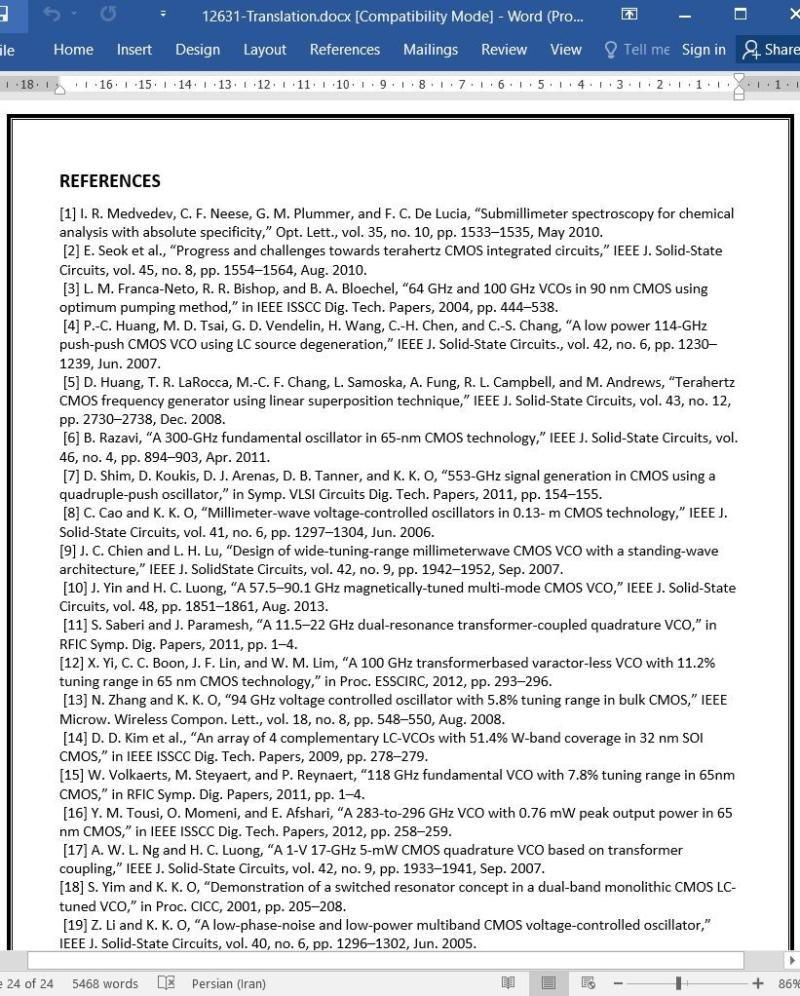

منابع

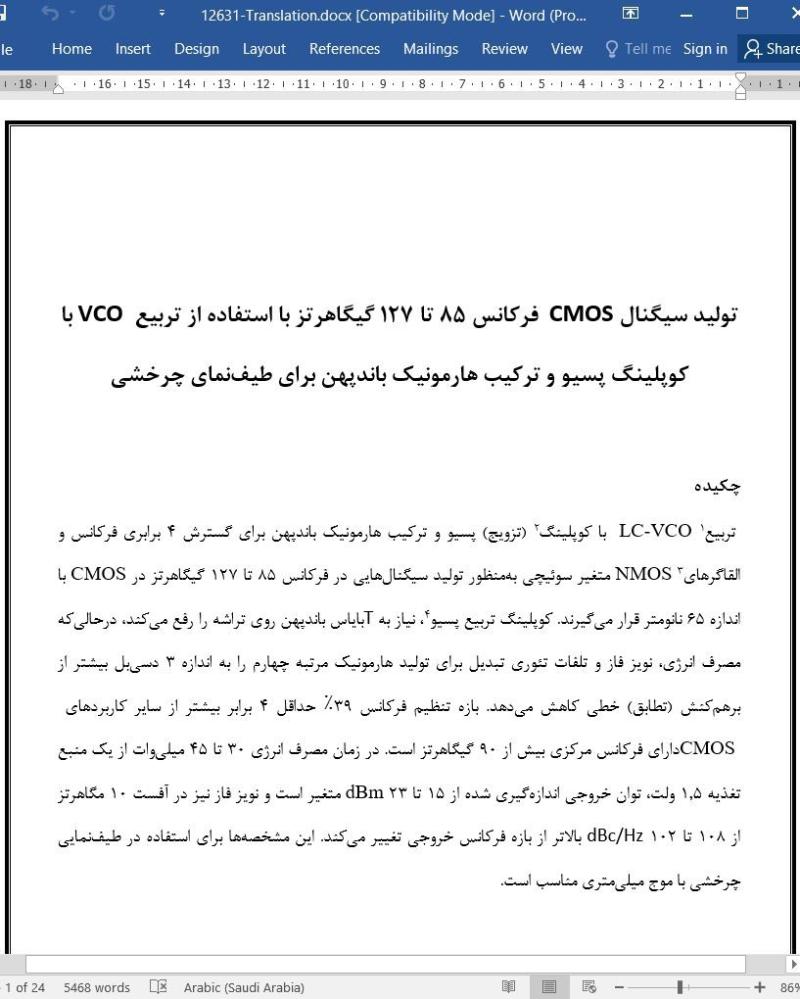

چکیده

تربیع LC-VCO با کوپلینگ (تزویج) پسیو و ترکیب هارمونیک باندپهن برای گسترش 4 برابری فرکانس و القاگرهای NMOS متغیر سوئیچی به‌منظور تولید سیگنال‌هایی در فرکانس 85 تا 127 گیگاهرتز در CMOS با اندازه 65 نانومتر قرار می‌گیرند. کوپلینگ تربیع پسیو ، نیاز به Tبایاس باندپهن روی تراشه را رفع می‌کند، درحالی‌که مصرف انرژی، نویز فاز و تلفات تئوری تبدیل برای تولید هارمونیک مرتبه چهارم را به اندازه 3 دسی‌بل بیشتر از برهم‌کنش (تطابق) خطی کاهش می‌دهد. بازه تنظیم فرکانس 39٪ حداقل 4 برابر بیشتر از سایر کاربردهای CMOS دارای فرکانس مرکزی بیش از 90 گیگاهرتز است. در زمان مصرف انرژی 30 تا 45 میلی‌وات از یک منبع تغذیه 1.5 ولت، توان خروجی اندازه‌گیری شده از 15 تا 23 dBm متغیر است و نویز فاز نیز در آفست 10 مگاهرتز از 108 تا 102 dBc/Hz بالاتر از بازه فرکانس خروجی تغییر می‌کند. این مشخصه‌ها برای استفاده در طیف‌نمایی چرخشی با موج میلی‌متری مناسب است.

طراحی مولد سیگنال

بازه تنظیم فرکانس حدود 50% در 100 گیگاهرتز و بالاتر برای طیف‌نمایی چرخشی در هر فناوری الکترونیکی ازجمله CMOS چالش‌برانگیز است. دشواری کار در برقراری تعادل بین تنظیم فرکانس و فرکانس کار است، و از این واقعیت ناشی می‌شود که ظرفیت ترانزیستورهای مورد نیاز برای ادامه کار، به‌صورت نسبتی از ظرفیت LC (تعیین‌کننده فرکانس کار) افزایش می‌یابد. این مسئله با این واقعیت تشدید می‌شود که ضریب کیفیت ورکتور ها و ظرفیت پارازیتی ترانزیستورها با فرکانس کاهش می‌یابد که به‌نوبه خود موجب افزایش عرض ترانزیستورهای مورد نیاز برای حفظ نوسان و همچنین ظرفیت آن‌ها می‌گردد. به همین دلیل اکثر مدارهای مولد سیگنال CMOS با فرکانس‌های نوسان پایه بیشتر از 90 گیگاهرتز از ورکتورهای کوچک استفاده می‌کنند [13] - [15] و یا حتی هیچ ورکتوری ندارند [16]. اخیراً، فناوری‌های تنظیم فرکانس مغناطیسی بر مبنای ترانسفورماتورها و ورکتورها مطرح شده است [10]، [11] و همان‌طور که ذکر شد از آن‌ها برای تشریح اسیلاتور 57.5 تا 190 گیگاهرتزی استفاده شده است [10]. بااین‌حال، این مدارها اغلب دارای شکاف‌های تنظیم فرکانس هستند [10]، [17].

این محدودیت‌ها می‌تواند در ابتدا (که دستیابی به فرکانس‌های فوق‌العاده گسترده آسان است) با تولید سیگنال در فرکانس‌های نسبتاً پایین رفع شود. سپس با استفاده از فناوری‌های گسترش فرکانس باندپهن می‌توان سیگنال مورد نظر در فرکانس دلخواه را تولید کرد. ازآنجاکه گسترش فرکانس تلفات را افزایش می‌دهد، تولید سیگنال با فرکانس تا حد امکان بالا یک مسئله مهم است.
