ترجمه مقاله توپولوژی اینورتر بدون مبدل تک فاز با جریان نشتی کاهش یافته برای سیستم فوتوولتائیک شبکه ای متصل

قیمت خرید این محصول
۱۴۸,۰۰۰ تومان
دانلود مقاله انگلیسی
عنوان فارسی
توپولوژی اینورتر بدون مبدل تک فاز با جریان نشتی کاهش یافته برای سیستم فوتوولتائیک شبکه ای متصل
عنوان انگلیسی
Single phase transformerless inverter topology with reduced leakage current for grid connected photovoltaic system
صفحات مقاله فارسی
23
صفحات مقاله انگلیسی
11
سال انتشار
2018
رفرنس
دارای رفرنس در داخل متن و انتهای مقاله
سایز ترجمه مقاله
14
فرمت ترجمه مقاله
pdf و ورد تایپ شده با قابلیت ویرایش
فرمت مقاله انگلیسی
PDF
فونت ترجمه مقاله
بی نازنین
نشریه
الزویر - Elsevier
نوع ارائه مقاله
ژورنال
نوع مقاله
ISI
نوع نگارش
مقالات پژوهشی (تحقیقاتی)
ایمپکت فاکتور(IF) مجله
5.357 در سال 2024
پایگاه
اسکوپوس
شاخص H_index مجله
153 در سال 2025
شاخص Q یا Quartile (چارک)
Q1 در سال 2024
شاخص SJR مجله
1.137 در سال 2024
شناسه ISSN مجله
0378-7796
کد محصول
12763
بیس
نیست ☓
پرسشنامه
ندارد ☓
رفرنس در ترجمه
در داخل متن و انتهای مقاله درج شده است
ضمیمه
ندارد ☓
فرضیه
ندارد ☓
متغیر
ندارد ☓
مدل مفهومی
ندارد ☓
وضعیت ترجمه عناوین تصاویر و جداول
ترجمه شده است ✓
وضعیت ترجمه متون داخل تصاویر و جداول
ترجمه نشده است ☓
وضعیت فرمولها و محاسبات در فایل ترجمه
به صورت عکس، درج شده است ✓
doi یا شناسه دیجیتال
https://doi.org/10.1016/j.epsr.2017.08.031
رشته و گرایش های مرتبط با این مقاله
مهندسی برق - مهندسی انرژی - سیستم های انرژی - فناوری انرژی - مهندسی الکترونیک - برق مخابرات - شبکه های مخابراتی
کلمات کلیدی
جریان نشتی - ولتاژ مد مشترک - فوتوولتائیک - بدون مبدل
کلمات کلیدی انگلیسی
Leakage current - Common mode voltage - Photovoltaic - Transformerless
مجله
Electric Power Systems Research
۰.۰ (هنوز امتیازی ثبت نشده است)
فهرست مطالب

چکیده
1- مقدمه
2- تحلیل در توپولوژی های H6 موجود
3- تولید جریان نشتی و ظرفیت های اتصال سوییچ ها
4- توپولوژی پیشنهادی و راهبرد مدولاسیون
5- نتایج شبیه سازی
6- اتلاف های توان و محاسبه دمای اتصال
7- نتایج تجربی
8- نتیجه گیری

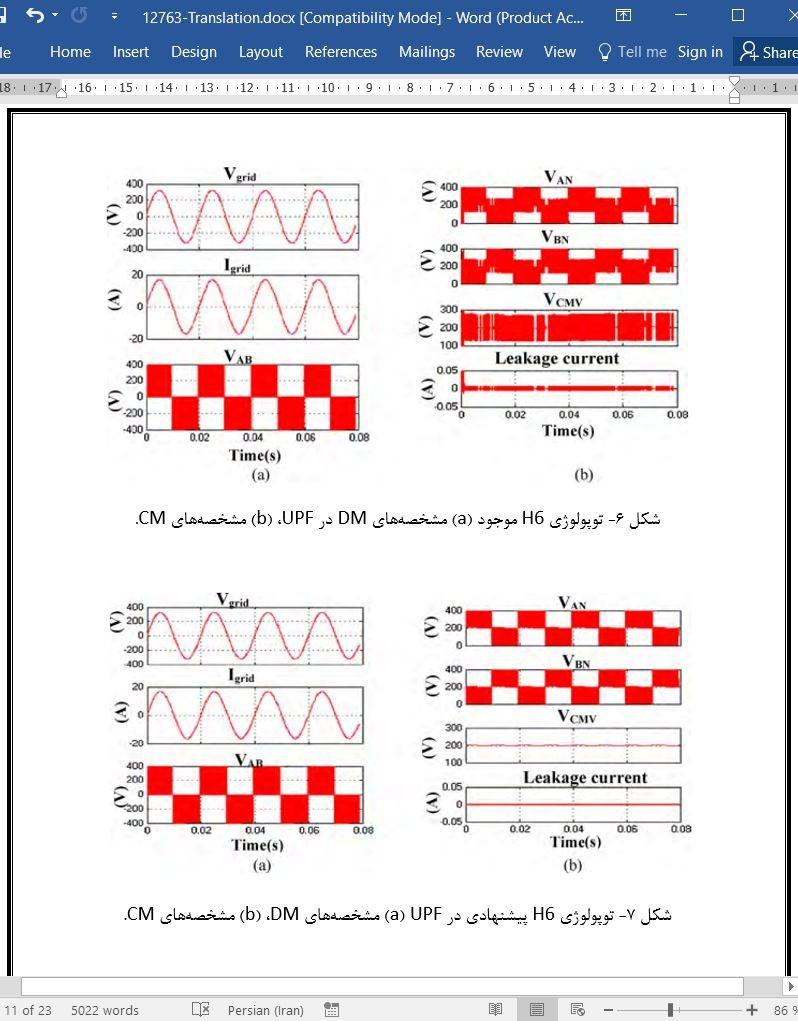

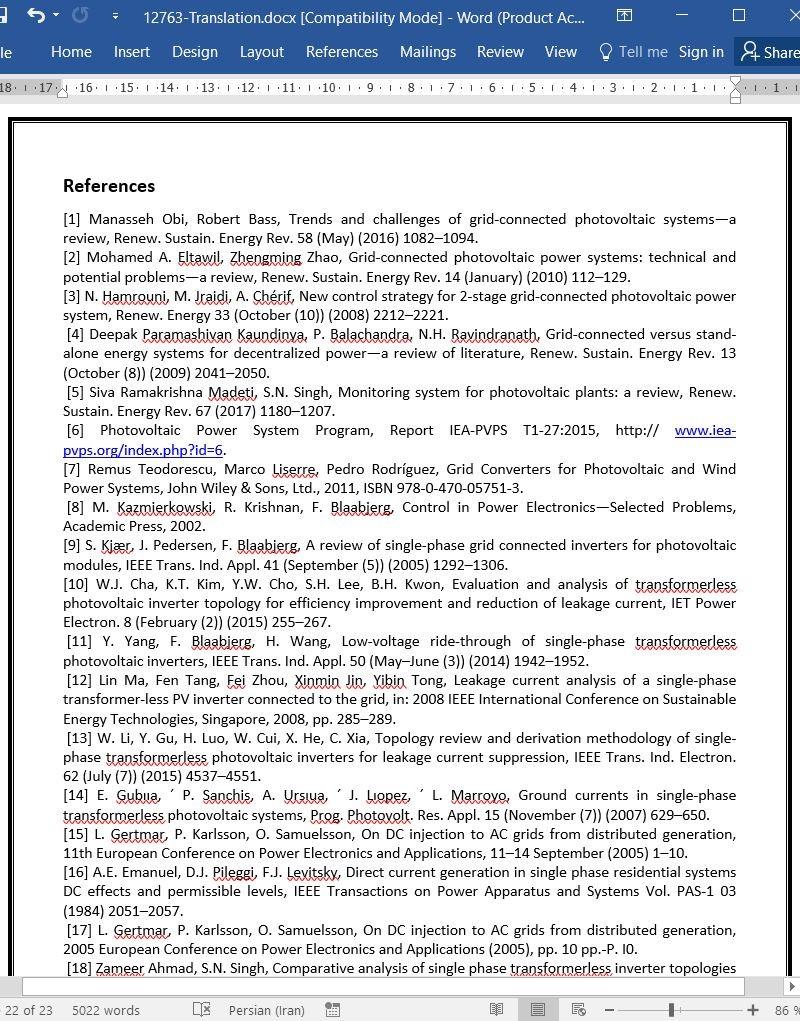

منابع

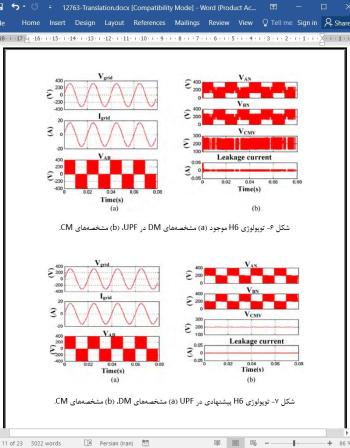

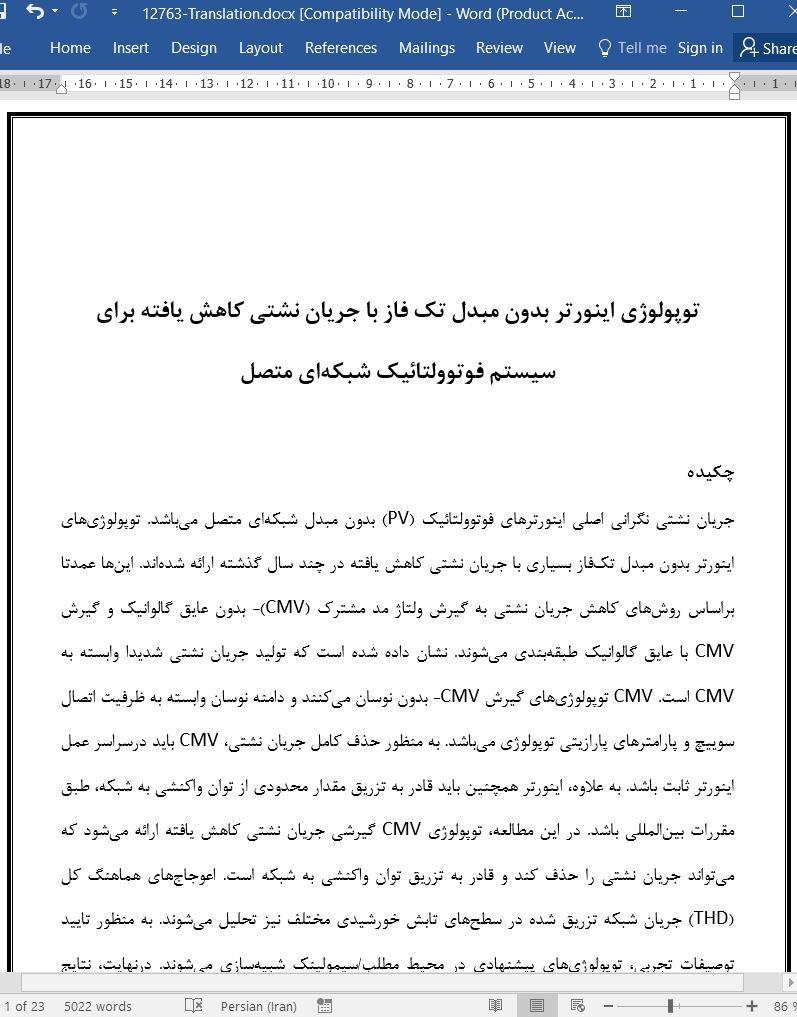

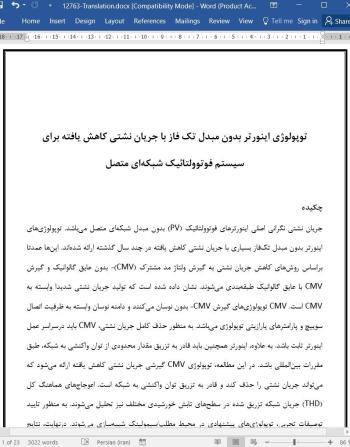

نمونه چکیده ترجمه متن فارسی

چکیده

     جریان نشتی نگرانی اصلی اینورترهای فوتوولتائیک (PV) بدون مبدل شبکه ای متصل می باشد. توپولوژی های اینورتر بدون مبدل تک فاز بسیاری با جریان نشتی کاهش یافته در چند سال گذشته ارائه شده اند. این ها عمدتا براساس روش های کاهش جریان نشتی به گیرش ولتاژ مد مشترک (CMV)- بدون عایق گالوانیک و گیرش CMV با عایق گالوانیک طبقه بندی می شوند. نشان داده شده است که تولید جریان نشتی شدیدا وابسته به CMV است. CMV توپولوژی های گیرش CMV- بدون نوسان می کنند و دامنه نوسان وابسته به ظرفیت اتصال سوییچ و پارامترهای پارازیتی توپولوژی می باشد. به منظور حذف کامل جریان نشتی، CMV باید درسراسر عمل اینورتر ثابت باشد. به علاوه، اینورتر همچنین باید قادر به تزریق مقدار محدودی از توان واکنشی به شبکه، طبق مقررات بین المللی باشد. در این مطالعه، توپولوژی CMV گیرشی جریان نشتی کاهش یافته ارائه می شود که می تواند جریان نشتی را حذف کند و قادر به تزریق توان واکنشی به شبکه است. اعوجاج های هماهنگ کل (THD) جریان شبکه تزریق شده در سطح های تابش خورشیدی مختلف نیز تحلیل می شوند. به منظور تایید توصیفات تجربی، توپولوژی های پیشنهادی در محیط مطلب/سیمولینک شبیه سازی می شوند. درنهایت، نتایج شبیه سازی شده به طور تجربی اعتبارسنجی می شوند.

تحلیل در توپولوژی های H6 موجود

     در مرجع [23]، یک توپولوژی CMV گیرشی بدون H6، به صورت نشان داده شده در شکل 1(a)، برای غلبه بر اشکال توپولوژی های H6 مبتنی بر MOSFET ارائه شده در مراجع [24،25] ارائه شد. این توپولوژی های مبتنی بر MOSFET قادر به کنترل جریان توان واکنشی نبودند. توپولوژی H6 موجود متشکل از شش سوییچ فعال S1-S6 است که از توپولوژی H4 با قرار دادن دو سوییچ اضافی S5 و S6 نشات گرفته است. راهبردهای کنترل این سوییچ ها در شکل 1(b) نشان داده می شوند. وابسته به قطبیت ولتاژ شبکه، سوییچ های S1-S4 به طور قطری در فرکانس سوییچینگ برای تولید ولتاژ خروجی اینورتر تک قطبی جابجا می شوند. درطول ولتاژ شبکه مثبت، S1 و S4 در فرکانس بالا سوییچ می شوند؛ S2 و S4 خاموش هستند، S5 روشن است و S6 به طور مکمل نسبت به S1 و S4 سوییچ می شود. درطول ولتاژ شبکه منفی، S1 و S4در فرکانس بالا سوییچ می شوند؛ S2 و S4 خاموش هستند، S5 روشن است و S6 به طور مکمل نسبت به S1 و S4 سوییچ می شود. سوییچ های S5 و S6 و دیودهای پادموازی آن ها D5 و D6 مسری را برای جریان آزاد درطول حالت ولتاژ صفر فراهم می کنند.

اتلاف های توان و محاسبه دمای اتصال

     اتلاف ها در سوییچ نیمه رسانا براساس خصوصیات دستگاه داده شده در داده برگ ها و محاسبات برآورد می شوند [28-33]. تحلیل اتلاف ها با استفاده از ماژول حرارتی PSIM انجام می شود [33]. خصوصیات IGBT و دیودهای استفاده شده در شبیه سازی ها در جدول 3 داده می شوند.
